À medida que as bandas de frequência passam para a faixa de 7 a 24 GHz, a complexidade do sistema não resulta mais de dispositivos individuais.Em vez disso, o design da antena, o empacotamento avançado e a colaboração de sistemas entre domínios tornaram-se as principais variáveis ​​que definem os limites de desempenho.

Analisando relatórios técnicos sobre a banda 6G FR3, surge um claro divisor de águas: a indústria das comunicações está mudando de competição de banda de frequência para competição de capacidade do sistema.

Na era 5G, os debates centraram-se em saber se o Sub-6GHz era suficiente ou se as ondas milimétricas poderiam escalar.Para 6G, a conversa mudou fundamentalmente.A banda FR3, abrangendo 7–24 GHz, passou para o centro das atenções não porque seja perfeita, mas porque é a única escolha realista que equilibra largura de banda, cobertura e custo.No entanto, este equilíbrio concentra quase todos os desafios do sistema numa única arquitectura.

A visão mais profunda fica mais clara: a verdadeira dificuldade do FR3 nunca foi a frequência em si, mas a reconstrução arquitetônica completa, desde a antena até o front-end de RF e o projeto do sistema.À medida que o número de antenas aumenta, os fragmentos do espectro e os limites de potência e térmicos se estreitam, a abordagem tradicional de componentes discretos e montagem modular está atingindo seu ponto de ruptura.

Não se trata mais de adicionar mais PAs ou trocar filtros. Todo o sistema sem fio deve ser redesenhado desde o início. Essa é a mensagem central do relatório.

Mensagem Central

A banda 6G FR3 (7–24 GHz) proporciona comunicação sem fio de alta capacidade e implantação de equipamentos de usuário por meio de integração heterogênea que abrange desde a antena até o front-end de RF.

FR3: A banda balanceada para desempenho e custo 6G

O FR3 ocupa o meio-termo entre Sub-6GHz (FR1) e ondas milimétricas (FR2), com valor estratégico único:

• Largura de banda mais ampla que FR1, suportando taxas de dados mais altas
• Melhor propagação que FR2, reduzindo o custo de implantação
• Permite MIMO massivo para capacidade escalável

O FR3 é essencial para que o 6G ofereça alta capacidade e implantabilidade realista.

Conflitos Centrais: Espectro Fragmentado e Explosão da Complexidade do Sistema

O FR3 traz graves desafios a nível do sistema:

• Bandas descontínuas e fragmentação do espectro global
• Coexistência de sistemas celulares, WiFi e satélite
• Modulação de alta ordem e MIMO massivo que exigem linearidade e potência extremas
• Restrições extremas de espaço de antena em dispositivos móveis

Espectro mais rico significa maior complexidade, forçando uma reconstrução completa da arquitetura de RF.

Caminho principal: evolução do FEM de integração discreta para integração em nível de sistema

O relatório identifica a reestruturação do FEM (Módulo Front-End) como a solução central para o FR3, com duas direções arquitetônicas:

1. Arquitetura semelhante a FR1 (sem formação de feixe)
– Estrutura simples, fácil integração
– Baixo ganho, alta perda de inserção

2. Arquitetura semelhante a FR2 (com beamforming)
– Maior ganho do sistema (≈+3dB)
– Maior eficiência e menor consumo de energia
– Maior área e maior complexidade de projeto

O FR3 está evoluindo do pensamento de baixa frequência para o projeto de sistemas de ondas milimétricas.

O verdadeiro gargalo: antena, embalagem e co-otimização do sistema

O relatório enfatiza um julgamento crítico: O sucesso do FR3 depende integração de antena e sistema, não o desempenho individual do dispositivo.

Integração de antena como principal gargalo
Estrutura metálica, tampa traseira, soluções sob display
O compartilhamento de antena entre FR1/FR2/FR3 torna-se essencial
Tecnologias emergentes de AiD (antena em display)

Perda de conexão e inserção
Perda de caminho da antena para FEM: 0,5–3 dB
Impacta diretamente o design do PA e o orçamento de energia do sistema

Pressão de gerenciamento térmico
A temperatura da junção PA se aproxima de 100°C
A dissipação de calor torna-se uma restrição no nível do sistema

Os sistemas de RF evoluíram do puro projeto de circuitos para a engenharia multidisciplinar envolvendo estrutura, materiais e dinâmica térmica.

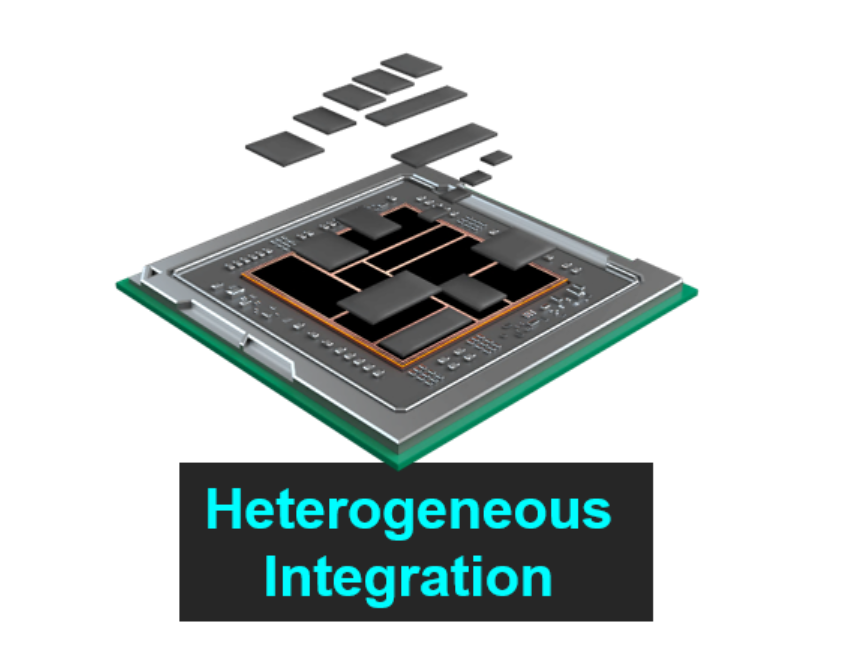

Solução Final: Integração Heterogênea

Para resolver estes desafios, o relatório aponta a integração heterogénea como o único caminho viável.

Abrange todo o sistema:

• Dispositivos ativos: PA, LNA, beamformer
• Dispositivos passivos: filtros acústicos, IPDs
• Plataformas de materiais: GaAs, GaN, CMOS, SiGe

Principais tendências do setor:

• GaN-on-Si: equilibrando poder e custo
• FEM de chip único: maior integração
• IPD: integração passiva de alto Q

O FR3 não é apenas um problema de banda de frequência. Representa uma revolução em grande escala na integração em nível de sistema.
